Produktinformation
Mätning av alla mottagningssignaler (satellit, kabel, markbunden, DAB+) på en 8,9 tums pekskärm. Spektrum och konstellationsdiagram för felanalys. Automatisk satellitdetektering (NIT). Integrerad mottagare med live-TV-uppspelning. LED-lampa på baksidan. DiSEqC-monitor för avläsning av växlingskommandon från enheter.
Snabb och pålitlig signalsökning
- TV- och radiosignaler kan mätas med satellitmätaren HD 7 Combo. Den erbjuder ett exakt mått för satellit, kabel/marksänd TV (inkl. DVB-T2 HD). Med DAB/DAB+-mätningen kan även digitala radiomätningar utföras. Hela höljet är tillverkat av robust, högkvalitativt aluminium med en integrerad 8,9-tums färgskärm med pekskärm. Som en liten höjdpunkt finns det en LED-lampa på baksidan av höljet för att mäta systemet även under dåliga ljusförhållanden. Drift är en barnlek med den tydliga och tydligt strukturerade menyn. Alla mätfunktioner är lätta att komma åt och nästan självförklarande.

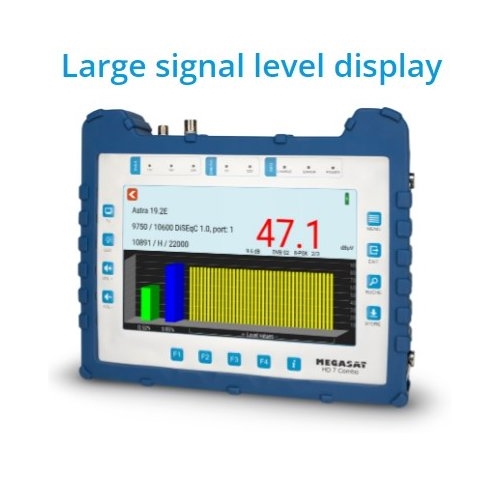

Stor signalnivådisplay och live-TV-uppspelning
- För att rikta in en spegel, orientera dig först på signalnivån och signalkvaliteten. Du kan växla detta till en stor display genom att trycka på förstoringsglassymbolen för att använda displayen optimalt.
- Mätapparaten har en integrerad mottagare så att du sedan kan kolla TV-bilden live. Det är möjligt att spela upp alla gratis digitala program i SD, HD och UHD. Vidare finns en kanallista med de vanligaste programmen förinstallerad, som du också kan anpassa individuellt efter dina behov. Om stationer eller frekvenser ändras kan de sökas via menyn.
Spektrum och konstellationsanalys
- Använd spektrumanalysen för att bedöma signalen från satellitsystemet och analysera eventuella mottagningsfel. Du hittar fel snabbare och kan snabbt rikta in satellitsystemet för bästa möjliga mottagning.
- Konstellationsanalys ger en ny titt på satellitmottagning för att bedöma signalen och eliminera felkällor. Du kan omedelbart se om signalen är buntad eller spridd. Dessutom kan ytterligare mätdata som dBm, CNR, BER visas på displayen.
Vinkelberäkning, kompass och satellitdetektering för snabb inriktning
- Den integrerade kompassen och vinkelberäkningen hjälper dig att bestämma antennens vertikala och horisontella vinkel, eftersom höjden och azimuten ändras beroende på platsen. Ange bara platsdata och mätenheten kommer snabbt att beräkna lämpliga vinkelinställningar för spegeln. Således kan den önskade satelliten hittas snabbare.
- Med den automatiska satellitdetekteringen (NIT) ser du direkt vilken satellit du befinner dig på. Minuter av inriktningsförsök är ett minne blott.
Strömbatteri och massor av tillbehör
- Det integrerade strömbatteriet ger upp till 4 timmars drift. Den laddas med en vanlig 230V strömförsörjningsenhet eller med den medföljande billaddningsadaptern när du är ute och går i bilen. Det medföljande skyddskåpan med bärrem skyddar mätinstrumentet från smuts och stänkvatten. Spara mätdata på ett USB-minne för senare analys. Programlistan kan även exporteras via USB och framtida firmwareuppdateringar kan installeras.
Tekniska specifikationer:
Allmän:
- 8,9 tum (22,6 cm) pekskärm i färg
- Videoutgång SD/HD/FHD: 480i/p,576i/p,720p,1080i/p,4Kx2K
- Mätning av alla typer av mottagning
- DVB-S/S2/C/C2/T/T2 H.264/H.265/DAB/DAB+
- Live TV-uppspelning
- Display för optisk och akustisk signalnivå
- spektrum och konstellation
- DiSEqC-växlingskommandokontroll
- Integrerad högtalare för TV-uppspelning
- LED-lampa på baksidan för dålig sikt
- Högkvalitativt och stabilt aluminiumhölje
- USB-anslutning för firmwareuppdateringar och
- lagring av kanallistan och mätdata
- Skruvanslutningar för enkelt byte av F-uttagen
- Strömbrytare och auto standby
- Återställningsknapp
- Digital bruksanvisning på enheten
- Strömförsörjning: AC 100-240V / DC 12V 2A
- Li-Ion batteri (7,4 V / 5000 mA/h)
DVB-S/-S2:
- Frekvensområde: 950-2150MHz
- Ingångsnivåområde: 35~100dBμV
- LNB Spänning: 13/18V, Max 300mA
- Mätning av LNB:s strömförbrukning i mA
- LNB kortslutningsindikering och skydd
- Visar: CNR/LKM/CBER/LBER/PWR Styrka/Kvalitet dBμV/dBm
- DiSEqC 1.0 / 1.1 / 1.2 / USALS / Auto DiSEqC
- Unicable I & II (EN 50494 / EN 50607)
- TV-sökningsläge: Auto, Blindscan, Manuell
- Transponderkontroll (identifiering av mottagningsnivåer)
- Beräkning av rotation och lutningsvinkel inklusive kompass
- NIT-kontroll och satellitutvärdering
DVB-T/-T2/-C/-C2:
- Frekvensområde: 42-1002MHz
- DVB-T-indikatorer: PWR/CBER/LBER/MER/TS Bitrate/TSID/ONID
- DVB-C-indikatorer: PWR/CNR/LBER/CBER/ONID/TSID/TS bithastighet
- Nivåområde: 30~100dBμV
- Scope display / Tilt display
- Automatisk och manuell programsökning
DAB/DAB+
- DAB/DAB+ signalmätning och testning
- Spela DAB/DAB+-program
- Uppmätta värden för nivå dBμV, SNR, CNR, ACQ, EID
DiSEqC monitor:
- Mätning och kontroll av DiSEqC-omkopplingskommandon
Anslutningar:
- 1x USB-port
- 1x DV-utgång
- 1x F-kontakt
- 1x RF-kontakt
- 1x 12VDC ingång
